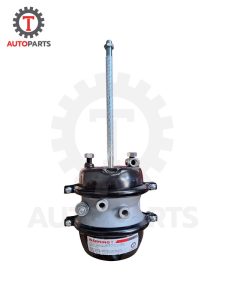

Brake chamber merupakan salah satu komponen vital dalam sistem pengereman angin pada truk dan kendaraan berat. Pada unit Hino 320, penggunaan Brake Chamber tipe T30/30 Full Drat Kaki 2 menjadi standar untuk menjaga performa pengereman tetap optimal. Agar perawatan dan pengecekan lebih maksimal, penting untuk memahami komponen-komponen utama yang ada di dalam brake chamber ini.
Berikut penjelasan lengkap komponen penting yang terdapat pada Brake Chamber Hino 320 T30/30.
1. Spring Brake (Pegas Parkir)
Bagian ini berfungsi sebagai sumber tenaga mekanis yang mengaktifkan rem parkir. Spring brake bekerja dengan tekanan pegas besar yang akan menekan batang pendorong ketika tidak ada tekanan udara.
Pada tipe T30/30, ukuran pegas lebih besar sehingga memiliki kekuatan cengkeram yang tinggi dan cocok untuk kendaraan berat seperti Hino 320.
2. Service Diaphragm (Membran Layanan)
Membran inilah yang mengubah tekanan udara menjadi tenaga mekanis saat rem diinjak. Diaphragm bekerja pada chamber bagian depan (service chamber) dan menjadi komponen utama dalam pengereman berjalan.
Jika membran ini robek atau aus, performa rem akan langsung menurun dan bisa menyebabkan kebocoran angin.
3. Power Spring Housing
Rumah pegas ini menampung pegas besar dari sistem spring brake. Materialnya harus kuat karena menahan gaya pegas yang sangat besar.
Pada model T30/30 Full Drat, housing dibuat lebih tebal sehingga tahan benturan dan cocok untuk kondisi jalan berat.
4. Push Rod (Batang Pendorong)
Push rod berfungsi menghubungkan brake chamber dengan bagian slack adjuster. Ketika tekanan udara diteruskan, push rod bergerak maju untuk mengaktifkan mekanisme pengereman.
Tipe Full Drat artinya push rod memiliki ulir penuh sehingga lebih mudah diatur panjangnya dan lebih kuat terhadap beban.
5. Clamp Band (Pengikat Chamber)
Clamp band berfungsi menyatukan dua bagian chamber: service brake dan spring brake. Komponen ini harus terpasang kuat untuk mencegah kebocoran udara.
Jika clamp band longgar, rem bisa menjadi tidak responsif dan membahayakan pengemudi.
6. Inlet Port / Air Port (Lubang Masuk Angin)
Brake chamber memiliki dua jalur masuk udara:
- Untuk service brake
- Untuk spring brake
Port ini mempermudah pengaturan tekanan udara yang masuk ke masing-masing chamber. Kebersihan pada port harus dijaga karena kotoran dapat memblok aliran udara dan mengganggu kinerja rem.
7. Return Spring (Pegas Pengembali)
Return spring mengembalikan push rod ke posisi awal setelah pedal rem dilepas. Pegas ini berada di bagian service chamber dan bekerja terus-menerus setiap kali rem digunakan.
8. Mounting Bracket / Kaki 2
Pada tipe Kaki 2, brake chamber dilengkapi dua titik kaki untuk pemasangan yang lebih stabil. Desain ini membuat chamber lebih kokoh dan tidak mudah bergeser saat menahan tekanan tinggi.
9. Seal dan O-Ring
Terdapat beberapa seal yang berfungsi mencegah kebocoran udara antara chamber dan komponen internal lainnya. Kondisi seal yang aus sering menjadi penyebab utama hilangnya tekanan angin pada rem.
Kesimpulan
Brake Chamber Hino 320 T30/30 Full Drat Kaki 2 memiliki banyak komponen yang bekerja secara bersamaan untuk menghasilkan tekanan pengereman maksimal. Memahami fungsi setiap komponen—mulai dari spring brake, diaphragm, push rod, hingga seal—akan membantu pemilik truk maupun mekanik melakukan perawatan dengan lebih tepat.
Perawatan yang baik dan pengecekan rutin akan memastikan pengereman Hino 320 tetap kuat, responsif, dan aman di segala kondisi jalan.
